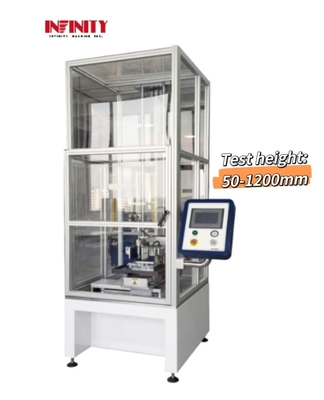

سه محور اتوماتیک سقوط توپ ضربه تست ماشین ارتفاع آزمون 50-1200mm

سه محور اتوماتیک سقوط توپ ضربه تست ماشین ارتفاع آزمون 50-1200mm

شماره مدل محصول: ID6150


درخواست:
دستگاه از حالت کنترل PLC استفاده می کند، نوزل مکش از فشار منفی خلاء استفاده می کند، توپ های فولادی با اندازه های مختلف را نگه می دارد، دکمه قطره را فشار دهید، نوزل مکش،توپ فولادی به عنوان آزمایش سقوط آزاد استفاده می شود.، برخورد با سطح نمونه و آزمایش مقاومت ضربه نمونه، که برای آزمایش ضربه تلفن همراه، تبلت، صوتی و سایر محصولات الکترونیکی مناسب است.

ویژگی ها:

• دستگاه از روش جذب خلاء برای جذب توپ های فولادی استفاده می کند، که دقیق تر از روش قطره زدن پنجه مکانیکی است. در عین حال، با بستر X-Y با سرعت بالا،آن را می توان برنامه ریزی کرد تا آزمایش چرخه چند نقطه ای خودکار را تحقق بخشد و کارایی آزمایش را بهبود بخشد.
• محور های X، Y و Z توسط موتور سرو ژاپن پاناسونیک، محرک پیچ توپ دقیق، سر و صدا کم و استفاده ماندگار رانده می شوند.
• زبان دارای رابط ساده / انگلیسی است که برای مشتریان جهانی مناسب است.
• رابط کاربری نرم افزار ساده و آسان برای کار است. این برنامه دارای یک عملکرد ضد اقامت طراحی شده است تا دقت و ایمنی هر آزمایش را تضمین کند.
• تنظیم مجدد خودکار منحصر به فرد و عملکرد جمع آوری خودکار، می تواند آزمایش چرخه بدون نظارت و خودکار را تحقق بخشد.ضربه توپ فولادی به نمونه در هنگام شروع و اجرا، و گلوله فولادی را به صورت بهار می کند و توسط اسپلینت برای جلوگیری از ضربه ثانویه به نمونه قفل می شود. هنگامی که پلت فرم XY در موقعیت سوراخ مخروط و هم محور گلوله قرار دارد،سیلندر آزاد می شود و توپ فولادی را رها می کند، و توپ فولادی به طور خودکار به مرکز سوراخ مخروط باز می گردد. پس از اینکه محور Z توپ را رها می کند، چرخه اجرا می شود.
• کل ماشین طراحی ساختار کف را اتخاذ می کند، پانل عملیات می تواند چرخش کند، به طوری که اپراتور نزدیک به منطقه آزمایش، بارگذاری و تخلیه نمونه راحت تر است.
• این تجهیزات مکانیسم تشخیص خطای کامل حالت عملیات را فراهم می کند و اطلاعات مربوط به خطای مربوطه را فراهم می کند.و در زمان واقعی تشخیص و پردازش خرابی سرو انجام می دهد، خطا سنسور، خطا محدودی محور X، Y و Z، به منظور حداکثر حفاظت از ایمنی افراد و تجهیزات.
• دستگاه مجهز به تابع لیزر مادون قرمز است که می تواند موقعیت نقطه فرود را با دقت تعیین کند و آزمایش کننده را در تعیین دقیق موقعیت آزمایش راحت کند.
• فرمول آزمایش در ROM سیستم ذخیره می شود که خواندن و تغییر موقعیت آزمایش ساده و راحت است.

پارامترهای مشخصات:

کنترل دستگاه رابط:


نمودار جریان عمل:

                                                         1نمونه را ببنديد و توپ را در سوراخ مخروط قرار دهيد


                                                           2. محور Z پایین می آید و توپ فولادی را جذب می کند

                                                           3. توپ فولادي رو بردار و به ارتفاع ضربه اي که قرار داده شده برسه

                                                           4.پلتفرم های X و Y را به نقطه برخورد قرار دهید

                                                                     5. توپ مياد پايين و به نقطه برخورد مياد

                  6.در لحظه ای که توپ پرتاب می کنه، سیلندر برای نگه داشتن توپ فولادی برای جلوگیری از ضربه ثانویه کشیده میشه

7پس از اینکه پلت فرم XY به موقعیت سوراخ مخروطی قرار می گیرد و با توپ هم محوری است، سیلندر آزاد می شود و توپ فولادی پایین می آید.توپ فولادی به طور خودکار به مرکز سوراخ کوبی تنظیم می شودبعد از اینکه محور Z برای گرفتن توپ سقوط می کند، چرخه اجرا می شود.

پشتیبانی و خدمات:

کمک به اجرای، نصب، آموزش، کالیبراسیون، نگهداری پیشگیرانه، پشتیبانی فنی، ارتقاء، تعمیر و قطعات.

بسته بندی محصول:

دستگاه تست ضربهدر جعبه چوبی بسته بندی می شود تا از آسیب در طول حمل و نقل جلوگیری شود. جعبه مهر و موم می شود و با اطلاعات محصول برای شناسایی آسان برچسب گذاری می شود.
