تست ضربه قطب فولادی اتوماتیک با دقت بالا برای محصولات الکترونیکی

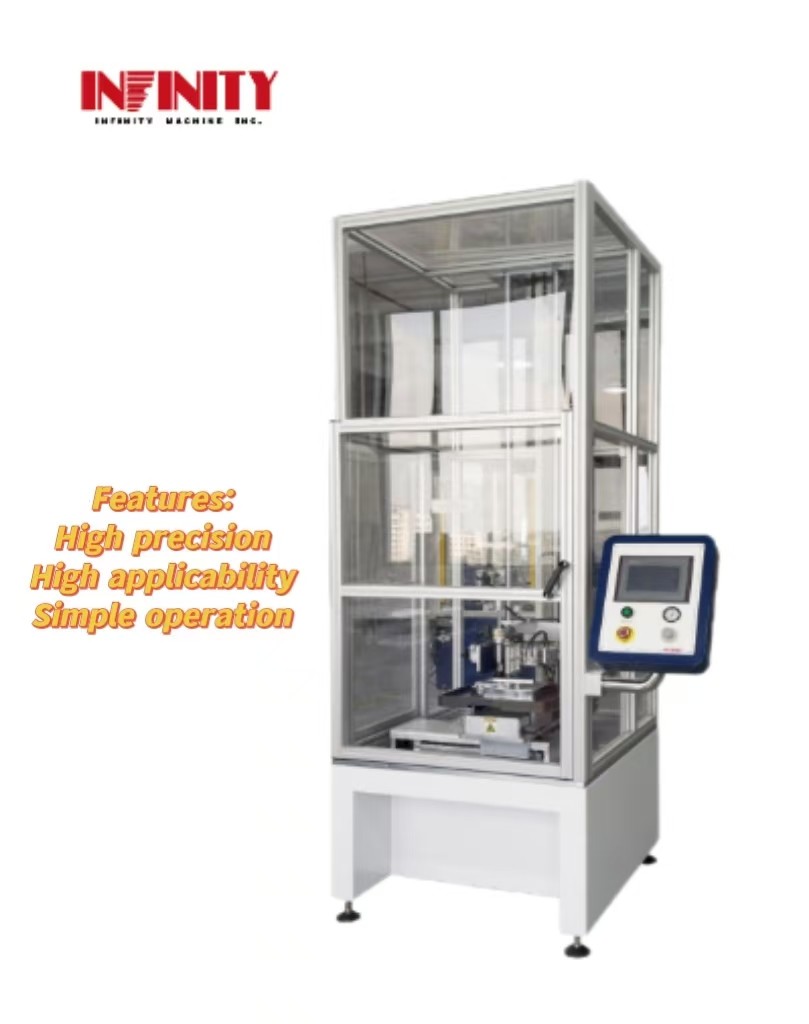

دستگاه تست ضربه ی اتوماتیک توپ پرتاب سه محوری

شماره مدل محصول: ID6150


درخواست:

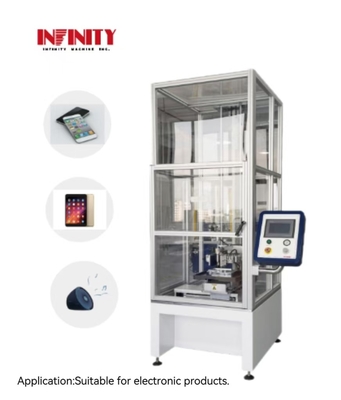

دستگاه از حالت کنترل PLC استفاده می کند، نوزل مکش از فشار منفی خلاء استفاده می کند، توپ های فولادی با اندازه های مختلف را نگه می دارد، دکمه قطره را فشار دهید، نوزل مکش،توپ فولادی به عنوان آزمایش سقوط آزاد استفاده می شود.، برخورد با سطح نمونه و آزمایش مقاومت ضربه نمونه، که برای آزمایش ضربه تلفن همراه، تبلت، صوتی و سایر محصولات الکترونیکی مناسب است.

ویژگی ها:
1این دستگاه از روش جذب خلاء برای جذب توپ های فولادی استفاده می کند که دقیق تر از روش سقوط پنجه مکانیکی است.آن را می توان برنامه ریزی کرد تا آزمایش چرخه چند نقطه ای خودکار را تحقق بخشد و کارایی آزمایش را بهبود بخشد.
2محور های X، Y و Z توسط موتور سرو ژاپن پاناسونیک، محرک پیچ توپ دقیق، سر و صدا کم و استفاده ماندگار رانده می شوند.
3. زبان دارای رابط ساده / انگلیسی است که برای مشتریان جهانی مناسب است.
4.برنامه کاربری نرم افزار ساده و آسان برای کار است. این برنامه دارای یک عملکرد ضد اقامت طراحی شده است تا دقت و ایمنی هر آزمایش را تضمین کند.
5. منحصر به فرد تنظیم مجدد خودکار و عملکرد جمع آوری خودکار، می تواند بدون نظارت و آزمایش چرخه خودکار را درک کند.ضربه توپ فولادی به نمونه در هنگام شروع و اجرا، و گلوله فولادی را به صورت بهار می کند و توسط اسپلینت برای جلوگیری از ضربه ثانویه به نمونه قفل می شود. هنگامی که پلت فرم XY در موقعیت سوراخ مخروط و هم محور گلوله قرار دارد،سیلندر آزاد می شود و توپ فولادی را رها می کند، و توپ فولادی به طور خودکار به مرکز سوراخ مخروط باز می گردد. پس از اینکه محور Z توپ را رها می کند، چرخه اجرا می شود.
6. کل ماشین طراحی ساختار کف را اتخاذ می کند، پنل عملیات می تواند چرخش کند، به طوری که اپراتور به منطقه آزمایش نزدیک تر شود، بارگیری و تخلیه نمونه راحت تر.
7دستگاه مکانیسم تشخیص خطا کامل حالت کار را فراهم می کند و اطلاعات مربوط به خطا را ارائه می دهد.و در زمان واقعی تشخیص و پردازش خرابی سرو انجام می دهد، خطا سنسور، خطا محدودی محور X، Y و Z، به منظور حداکثر حفاظت از ایمنی افراد و تجهیزات.
8دستگاه مجهز به تابع لیزر مادون قرمز است که می تواند موقعیت نقطه فرود را با دقت تعیین کند و آزمایش کننده را برای تعیین دقیق موقعیت آزمایش آسان کند.
9فرمول آزمایش در ROM سیستم ذخیره می شود، که خواندن و تغییر موقعیت آزمایش ساده و راحت است.

پارامترهای مشخصات:


کنترل دستگاه رابط:


نمودار جریان عمل:

1نمونه را ببنديد و توپ را در سوراخ مخروط قرار دهيد


2. محور Z پایین می آید و توپ فولادی را جذب می کند

3. توپ فولادي رو بردار و به ارتفاع ضربه اي که قرار داده شده برسه

4.پلتفرم های X و Y را به نقطه برخورد قرار دهید

5. توپ مياد پايين و به نقطه برخورد مياد

6.در لحظه ای که توپ پرتاب می کنه، سیلندر برای نگه داشتن توپ فولادی برای جلوگیری از ضربه ثانویه کشیده میشه

7پس از اینکه پلت فرم XY به موقعیت سوراخ مخروطی قرار می گیرد و با توپ هم محوری است، سیلندر آزاد می شود و توپ فولادی پایین می آید.توپ فولادی به طور خودکار به مرکز سوراخ کوبی تنظیم می شودبعد از اینکه محور Z برای گرفتن توپ سقوط می کند، چرخه اجرا می شود.
