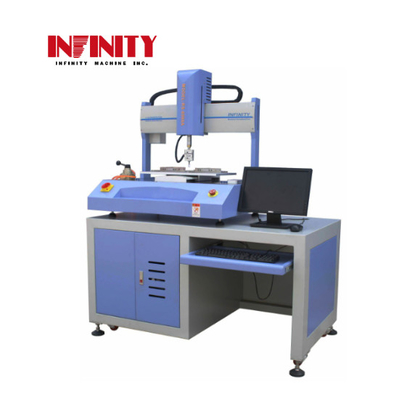

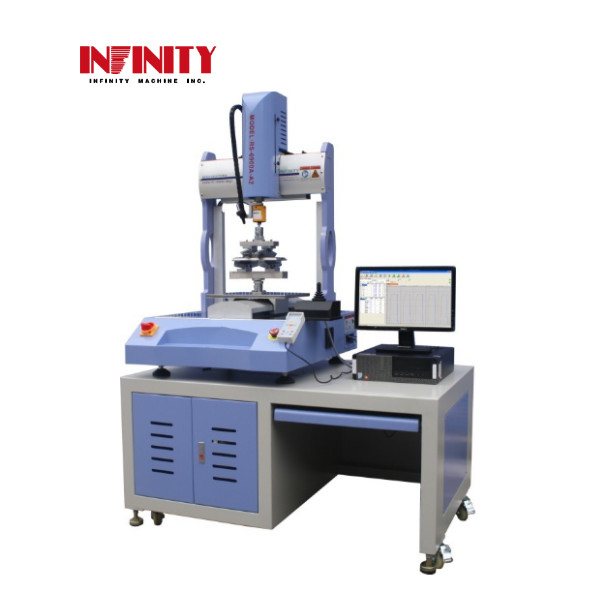

دستگاه تست نسبت کلیک سوئیچ‌های دکمه پاور، کیبورد، و نسبت کلیک

دستگاه تست نسبت کلیک، سوئیچ دکمه، صفحه کلید، فشرده‌سازی و خم‌شدگی لپ‌تاپ، گوشی هوشمند





کاربرد:



این دستگاه تست چند منظوره با کنترل سروو توسط محورهای X، Y، Z کنترل می‌شود و برای تست نیرو دکمه، فشرده‌سازی محصولات الکترونیکی، تست خم‌شدگی 3 نقطه‌ای، تست خم‌شدگی 4 نقطه‌ای مناسب است.



ویژگی‌ها:50N(5kgf)1000N(100kgf)



2. سیستم توسط نرم‌افزار حرفه‌ای کامپیوتر کنترل می‌شود، می‌تواند نیروی تست، زمان تست، چرخه‌های تست و سرعت تست را تنظیم کند و می‌تواند نیروی تست، زمان تست، سرعت تست را جمع‌آوری کند تا نمودار تست ایجاد شود.

3. محورهای X، Y، Z توسط موتور سروو از پاناسونیک ژاپن هدایت می‌شوند. انتقال توسط پیچ‌های توپی دقیق که می‌تواند به نویز کم و دوام طولانی دست یابد.

4. دستگاه تست مجهز به یک جعبه کنترل است، اپراتور همچنین می‌تواند از جعبه برای تنظیم دستگاه تست استفاده کند.



5. دستگاه تست از نوع رومیزی است، یک میز مخصوص به عنوان لوازم جانبی.

6. رابط کاربری چینی یا انگلیسی می‌تواند اختیاری باشد. واحد (N، Lb، gf، kgf) را می‌توان آزادانه تغییر داد.



7. روش تست را می‌توان تنظیم، ذخیره و برای استفاده از سابقه ذخیره شده فراخوانی کرد. داده‌ها و منحنی را می‌توان مستقیماً چاپ کرد.

8. منحنی میرایی عمر را می‌توان ایجاد کرد، گزارش تست را می‌توان به فرمت فایل Excel و PDF تبدیل کرد.



پارامترهای فنی:



مدل



IF4331



روش رانندگی محور Z



موتور سروو پاناسونیک ژاپن



مبدل50N(5kgf)1000N(100kgf)



محدوده رانندگی (بالا و پایین)	0~150mm
محدوده تست بار	0~50N(5kgf)or 0~1000N(100kgf)
وضوح بار	0.01N
دقت بار	0.1~150mm/min
محدوده تست جابجایی	0~150mm
وضوح جابجایی	0.001mm
دقت جابجایی	±0.03mm
محدوده سرعت تست	0.1~150mm/min
حداکثر اندازه نمونه	موتور سروو از پاناسونیک
وزن	X:(راست و چپ) Y:(جلو و عقب)
محدوده رانندگی	X:0~300mm Y:0~300mm
وضوح جابجایی	0.002mm
دقت جابجایی	±0.05mm
محدوده سرعت حرکت	5~200mm/sec
حداکثر اندازه نمونه	W300xD300mm
وزن	حدود 250 کیلوگرم
اندازه دستگاه	W765xD895mmxH1250mm
اندازه با میز	W1400xD900xH1900mm
کاربرد معمول:	1. فشرده‌سازی چند نقطه‌ای:
نمودار تست. محور Y نیرو است (واحد می‌تواند N، Lb، gf، kgf باشد)، محور X زمان است، واحد ثانیه است. تنظیمات برای نمودار زیر این است که 5 کیلوگرم را فشرده کنید تا 5 ثانیه در نیروی 5 کیلوگرم حفظ شود.	فیکسچر تست. قطر پدهای فشرده‌سازی با توجه به نیاز مشتری ساخته می‌شود.
2. تست نیروی دکمه:	نمودار تست برای تست دکمه.



فیکسچر تست دکمه.



3. تست خم‌شدگی 3 و 4 نقطه‌ای:







































تست خم‌شدگی 4 نقطه‌ای شبیه به تست خم‌شدگی 3 نقطه‌ای است، تفاوت در فیکسچر است. بنابراین، در اینجا، تست خم‌شدگی 3 نقطه‌ای معرفی می‌شود. دو روش تست برای خم‌شدگی 3 نقطه‌ای در این دستگاه تست وجود دارد، یکی تست خستگی خم‌شدگی 3 نقطه‌ای و دیگری تست استحکام خم‌شدگی 3 نقطه‌ای است.







نمودار تست خستگی خم‌شدگی 3 نقطه‌ای. این نمودار تست شبیه به نمودار تست نیروی نگه داشتن چند نقطه‌ای است.



نمودار مشابه تست استحکام خم‌شدگی 3P.



فیکسچر خم‌شدگی 3 نقطه‌ای. فیکسچر خم‌شدگی 4 نقطه‌ای.
