| محل منبع: | ساخته شده در چین |
| نام تجاری: | Infinity Machine |
| گواهی: | CE ISO |
| شماره مدل: | IE52 |
| مقدار حداقل تعداد سفارش: | 1 |
|---|---|
| قیمت: | Negotiate |
| جزئیات بسته بندی: | ورق شفاف + اسفنج + کارتن چوب |
| زمان تحویل: | 20-30 روز پس از تایید سفارش |
| شرایط پرداخت: | L/C، T/T |
| قابلیت ارائه: | 200SET در ماه |
| نام محصول: | محفظه آزمایش اسپری آب قوی | مدل: | IE52 |
|---|---|---|---|
| سیستم کنترل: | (نوع لمسی) صفحه لمسی 7 اینچی + PLC | منبع برق برای نمونه های آزمایش: | 220 ولت |
| برجسته کردن: | آزمون ضد آب IPX5,آزمون ضد آب IPX6,آزمایش درجه بندی ضد آب الکترونیکی,IPX6 Waterproof Rating Testing,Electronic Waterproof Rating Testing |
||

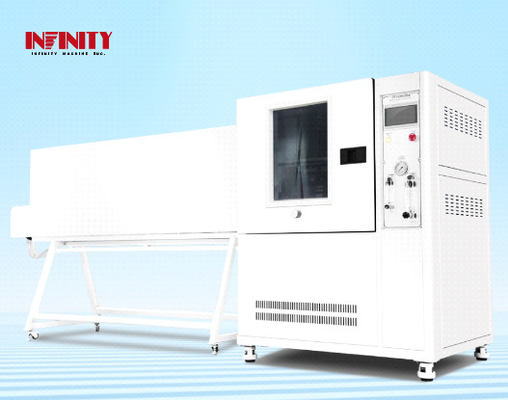

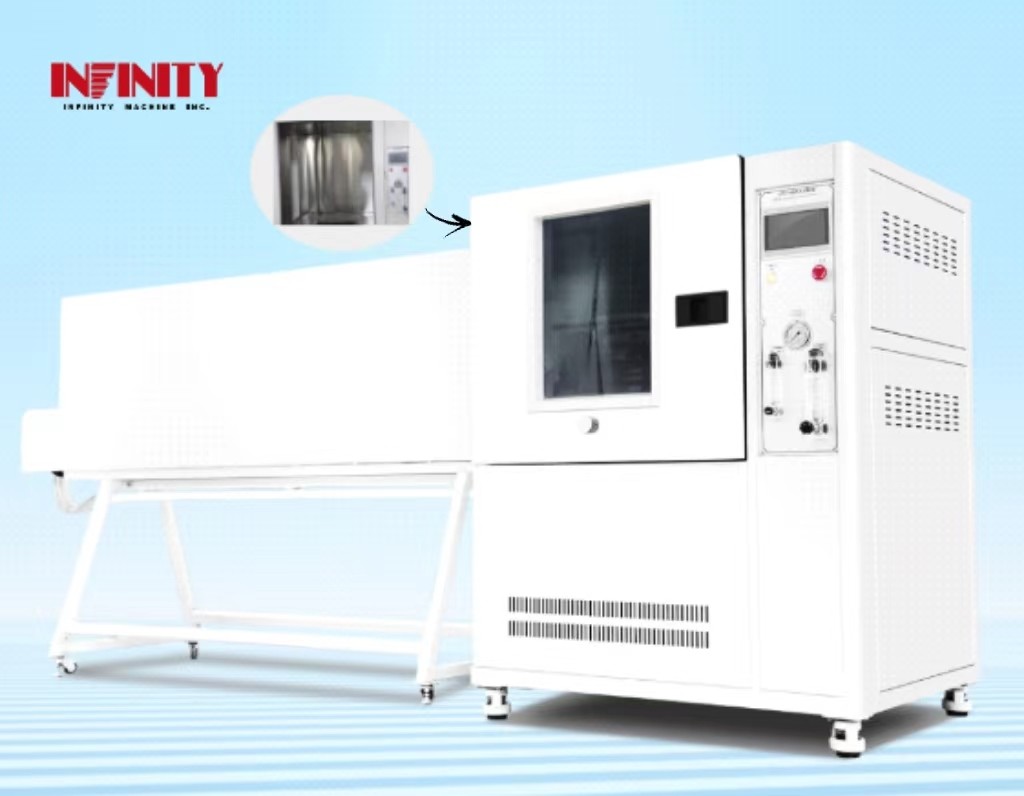

اتاق آزمایش اسپری آب قوی
شماره مدل:IE52
تجهیزات خلاصه:
حوزه های کاربرد: روشنایی بیرونی، لوازم خانگی، قطعات خودرو و سایر محصولات الکترونیکی و الکتریکی.
عملکرد دستگاه:وظیفه اصلی این تجهیزات آزمایش خواص فیزیکی و سایر خواص مرتبط با محصولات الکترونیکی و الکتریکی، لامپ ها، کابینت های الکتریکی، قطعات الکتریکی، خودروها،موتورسیکلت ها و قطعات آنها در شرایط آب پاشی شبیه سازی شدهپس از آزمایش، تأیید برای تعیین اینکه آیا عملکرد محصول با الزامات مطابقت دارد، استفاده می شود تا طراحی محصول، بهبود، تأیید و بازرسی کارخانه را تسهیل کند.
استانداردهای اجرای:
مطابق با استاندارد IEC60529:1989 +A1:1999 +A2: 2013 "درجات حفاظت ارائه شده توسط محفظه ها (کد IP) " ، GB4208-2017 "سطح حفاظت از محفظه ها (کد IP) " 14.2.5، 142.6 و نمودار 6 و GB7000.1 بند 9 "مراقبات بخش 1: الزامات و آزمایشات عمومی"2.6 و 92.7 و الزامات شکل 95.
ویژگی ها:
1مناسب برای آزمایش درجه ضد آب IPX5 و IPX6 محصولات مناسب برای آزمایش درجه ضد آب IPX5 و IPX6 محصولات
2ساختار یکپارچه (اولین در صنعت) نیاز به نگه داشتن تفنگ اسپری را برای آزمایش از طرف اپراتورها از بین می برد.
3پوسته از صفحه فولادی با کیفیت داخلی ساخته شده است و سطح آن به صورت اسپری رنگ آمیزی شده است که باعث می شود زیبا و با دوام باشد.
4جعبه داخلی و صفحه پخش از فولاد ضد زنگ SUS304# ساخته شده اند تا اطمینان حاصل شود که آنها برای مدت طولانی زنگ نمی زنند.
5محرک قابل چرخش: با استفاده از موتورهای گام بردار داخلی با کیفیت بالا، سرعت و زاویه را می توان بر روی صفحه لمسی تنظیم کرد (تنظیم پذیر) ، به طور دقیق و بدون گام در محدوده استاندارد تنظیم می شود.و می تواند به طور خودکار چرخش جلو و عقب را کنترل کند (گردش جلو و عقب): مناسب برای کمربند ها نمونه برای آزمایش برای جلوگیری از پیچ و تاب استفاده می شود.
6سرعت جریان آب اسپری از طریق جریان سنج تنظیم می شود (تنظیم دستی)
7نوزل: مطابق با مشخصات IEC60529 ساخته شده است (همانطور که در زیر نشان داده شده است)
8یک سوکت برق نمونه (AC220V، 10A) در جعبه تجهیزات نصب شده است. زمان روشن شدن و خاموش شدن قدرت نمونه را می توان با برنامه کنترل کرد:قطع برق (0-999 دقیقه) - برق روشن (0 -999 دقیقه) - قطع برق (0-999 دقیقه)، که برای نمونه ها در قدرت مناسب است باید در طول آزمایش روشن و خاموش شود.
9.سیستم کنترل اصلی از یک صفحه لمسی 7 اینچی + پاناسونیک PLC استفاده می کند. اجزای الکتریکی از مارک های وارداتی مانند LS و Omron استفاده می کنند. فناوری سیم کشی با استانداردهای ملی مطابقت دارد.طرح تخته الکتريکي معقوله، سیم کشی محکم است و علامت ها شفاف هستند.
10نوردهی ضد آب LED در اتاق آزمایش نصب شده است تا مشاهده نمونه های آزمایش را تسهیل کند.
11این تجهیزات دارای مخزن آب خاص خود هستند و آب را گردش می کنند، بنابراین نیازی به ساخت یک اتاق آزمایش ضد آب حرفه ای نیست.در مخزن آب، مانیتورهای هشدار سطح آب بالا و پایین وجود دارد.، که می تواند به طور موثر از خشک شدن پمپ آب به دلیل کمبود آب و ایجاد آسیب جلوگیری کند.
12. تفنگ اسپری می تواند بالا و پایین حرکت کند و در کنار چرخش صفحه پخش ، اساسا می تواند اسپری کامل را بر روی سطح نمونه به دست آورد.
Sپارامتر خاصیت:
|
Pپروژه |
مشخصات |
|
ابعاد خارجی تجهیزات: ((W*D*H)) |
۱۲۲۰*۴۰۴۰*۱۸۲۰ میلی متر ((شامل لوله آب است) |
|
اندازه جعبه داخلی: ((W*D*H)) |
1000* 1000* 1000 میلی متر |
|
حجم مخزن آب |
حدود 58 لیتری |
|
اندازه دستگاه پخش نمونه |
قطر 600mm |
|
IPX5 دیافراگم اسپری |
قطر 6.3mm |
|
IPX6 دیافراگم اسپری |
قطر 12.5mm |
|
پارامتر تابع |
|
IPX5 جریان جت آب |
12.5±0.625 ((L/min) |
|
IPX6 جریان جت آب |
100±5 ((L/min |
|
روش کنترل جریان |
تنظیم دستی (روتامیتر) |
|
فاصله اسپری |
حدود 2.7 متر (فاصله بین نوزل و مرکز صفحه پخش) |
| روش نصب تفنگ اسپری |
تثبیت مکانیکی (برنامه نویسی و تنظیم زاویه تفنگ پاش) |
|
حداکثر حمل ظرفیت دوربين |
50 کيلوگرم |
|
محدوده بلند کردن دوربين |
قابل بلند کردن نیست (ثابت) |
|
روش اسپری آب |
اسپری آب دایره ای |
|
پارامترهای آب، برق و گاز |
|
سیستم کنترل |
(نوع لمسی) صفحه لمسی 7 اینچی + PLC |
|
منبع برق برای نمونه های آزمایش |
220 ولت |
|
قدرت تجهیزات |
380V 50Hz 3.0KW ((یا مشخص کنید) |
|
عملکرد حفاظت از امنیت |
حفاظت از نشت، حفاظت از کمبود آب، محافظت از مدار کوتاه |
|
الزامات منابع آب |
کاربران باید یک منبع آب را برای تجهیزات در محل نصب با فشار آب حداقل 0.2Mpa تنظیم کنند و یک شیر 4 نقطه ای نصب کنند.شیر آب نباید بیش از 2 متر از تجهیزات فاصله داشته باشد.. |
نمودار جعبه داخلی:
