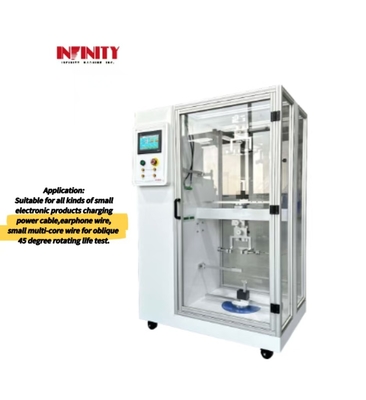

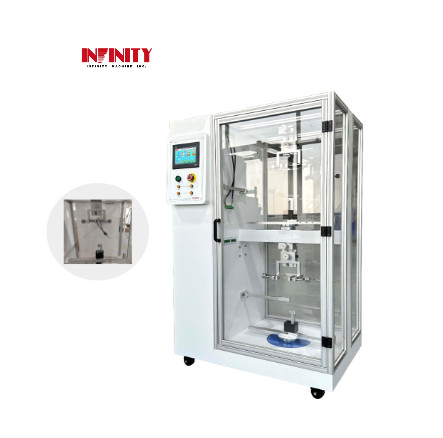

ژاپن Panasonic AC Servo Motor Driven Wire 45° Cone Pull Test Machine برای سیم های کوچک

                                                                 دستگاه آزمایش کشش سیم 45° مخروط

مدل: IC1362

درخواست:

مناسب برای انواع محصولات الکترونیکی کوچک شارژ کابل برق، سیم گوشواره، سیم کوچک چند هسته ای برای شیب 45 درجه چرخش تست عمر.

ویژگی ها:

1. طراحی ایستگاه دوگانه، کنترل مستقل، به طور قابل توجهی فضای آزمایش را صرفه جویی می کند، طراحی پوشش محافظ شفاف، نه تنها برای مشاهده وضعیت آزمایش و بهبود ایمنی تجهیزات آسان است.

2. صفحه لمسی تایوان WEINVIEW + ژاپن Mitsubishi PLC برای کنترل برنامه استفاده می شود. شرایط آزمایش می تواند در صفحه لمسی وارد شود،و شرایط آزمایش و زمان آزمایش می تواند در زمان واقعی نشان داده شود.

3. آن توسط موتور سرو AC Panasonic ژاپن، ژاپن SHIMPO دقت کاهش دهنده سیاره ای کاهش، ژاپن Mitsubishi انتقال کمربند همگام رانده می شود، زاویه آزمایش دقیق و قابل کنترل استتکرار پذیری خوب و استفاده طولانی مدت.

4.با عملکرد تشخیص هدایت سیم، سیم در طول آزمایش قطع می شود و آژیر را بلافاصله متوقف می کند.

5.این تابع تشخیص تغییر مقاومت سیم است و می تواند محدودیت های بالا و پایین را تنظیم کند.اگر مقاومت در طول آزمایش از حد عبور کند، آژیر را بلافاصله متوقف کنید.

مشخصاتs:

روش آزمایش:

1.یک سر کابل برق یا کابل هدفون را بر روی لامپ قرار دهید، همانطور که در شکل زیر نشان داده شده است، به 80 ~ 100mm از انتهای کلیمپ برگردانید،و با خط مرجع متصل شوید (خط مرجع از طریق دو چرخ چرخ قابل حرکت می گذرد همانطور که در شکل زیر نشان داده شده است)، و انتهای دیگر به وزن متصل است).

2. سرعت را به 252 درجه / ثانیه تنظیم کنید، زاویه چرخش 720 درجه است، 360 درجه چرخش و سپس به 360 درجه چرخش به عقب به اصل تا زمان تکمیل،ببينيد که سيم خوب است يا نه.

3اگر لازم باشد که بررسی شود که آیا آزمایش سیم معیوب است یا مقاومت سیم تغییر می کند،هر دو سر سیم به پورت رسانایی ماشین یا پورت تشخیص مقاومت متصل می شوند.. هنگامی که قطع سیم ناقص است یا تغییر مقاومت از حد تجاوز می کند، ماشین به طور خودکار تست و آلارم را متوقف می کند.

Sرابط نرم افزار:

اندازه ماشین:
